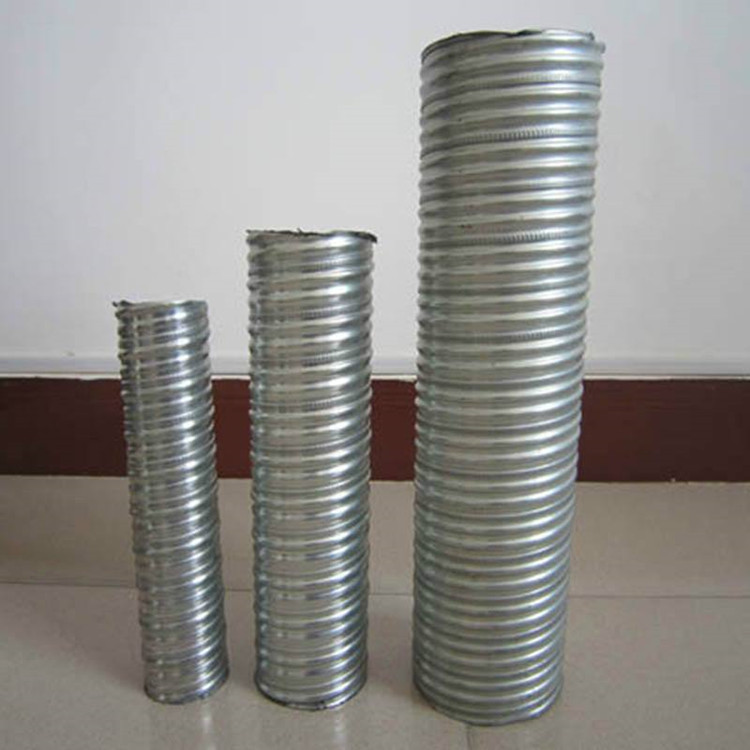

金属波纹管的技术特点:
金属波纹管管坯为薄壁不锈钢带焊管进行波形加工而成，富有可挠性及良好的耐温、耐压性能。具有尺寸准确、表面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、耐腐蚀、寿命长，便于安装、产品质量可靠等优点。同时我们也可根据用户工作环境、条件以及疲劳破坏次数，为用户研制其它类型和用途的波纹补偿器。管坯适用于空气、蒸气各种工业气体及水、油类、药品等各类流体介质的输送，对管系的往复运动、热膨胀系吸收、振动吸收、配管的中心调整起着重要作用。我们目前生产的金属耐压软管分为螺旋型金属软管(S型)及环型金属软管(A型)两大类型。
金属波纹管作用：
1、连接管路的部件。因为管路一般都是刚性的，无法随意弯曲，按安装这些管路也不可能只用一跟管子，波纹管是柔性的，可以方便的弯曲、拉长、压缩，就成为连接管路的必备品。
2、散热部件。有些管路既需要输送液体，也需要散热，金属波纹管就是一个很好的选择。
金属波纹管安装步骤：
1、金属波纹管在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。
9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。
10、与补偿器波纹管接触的保温材料应不含氯离子。

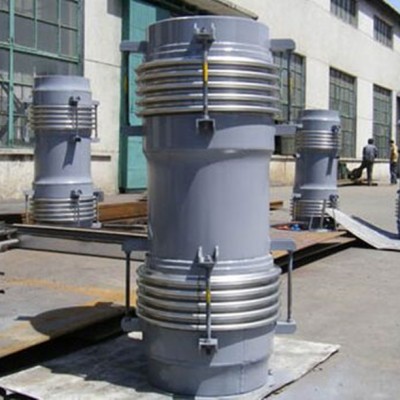

小拉杆横向波纹管（JXH型）是由两段波纹管，中间接管及带有限位螺母的小拉杆等零件组成，除可以补偿弯曲管道的横向位移，同时也可以补偿轴向位移。
小拉杆横向波纹管的波纹管采用不锈钢材质制造，采用多层一次液压成型工艺。小拉杆不能承受内压推力。
小拉杆横向波纹管的型号示例：
0.6XLB500FB-1500：表示公称通径为500mm，工作压力为0.6Mpa，长度为1500mm，不锈钢法兰连接的小拉杆横向波纹管。
样本中所列的轴向补偿量及横向补偿量（X0、Y0）均单独用作轴向补偿或横向补偿的大值，当补偿器同时存在轴向位移和横向位移时，两种补偿量（X1,Y1）的选取应满足下列关系式：
X1≤Xo Y1≤Yo
X1、Y1为单独用作轴向补偿或横向补偿的实际值；此时，X1,Y1为同时存在轴向位移及横向位移的实际值。
